1. 项目名称:陕西**建材科技有限公司砂石生产线,该项目为衡信机械&明宇盛达公司EPC项目。
2. 项目地点:陕西省宝鸡市
3. 产量M3/H:时产500吨
4. 原材料:加砂鹅卵石
5. 成品种类:天然砂,1-2原石,1-3原石,1-3破碎石
6. 设备配置:
序号 |
设备名称 |
规格型号 |
数量(台) |
1 |
颚式破碎机 |
SJ900 |
1 |
2 |
颚式破碎机 |
SJ1200 |
1 |
3 |
多缸圆锥机 |
SCH5000 |
1 |
4 |
制砂机 |
SV10DR630 |
1 |
5 |
振动给料机 |
SZ1670 |
1 |
6 |

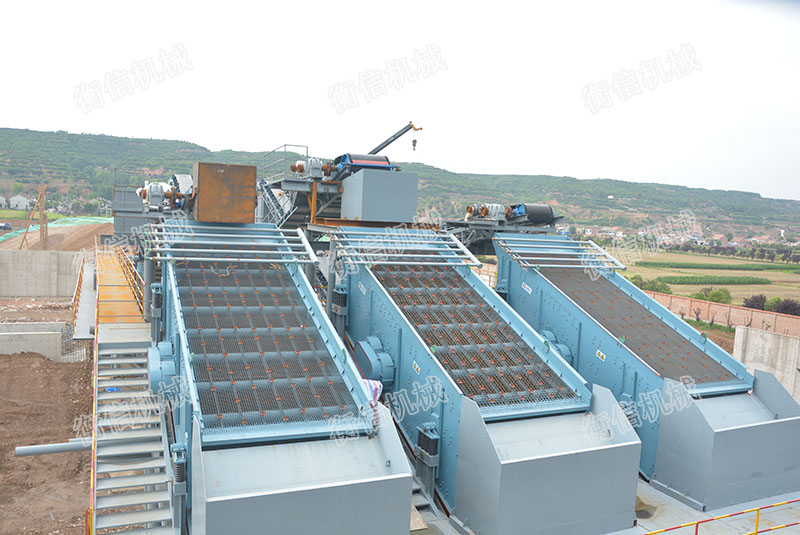

振动筛 |
SS3075 |
3 |
7 |

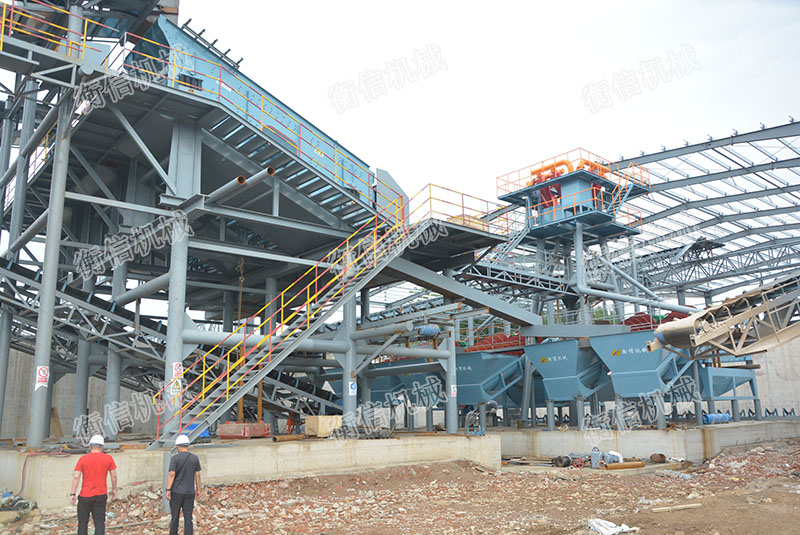

螺旋洗砂机 |
HXJS1570 |
6 |
8 |
脱水筛 |
HXTS2455 |
3 |
9 |
集中旋流 |
1200m³ |
1 |
10 |
平板给料机 |
SW1020 |
1 |
11 |
压滤机 |
MYG600/2000UI |
2 |
7. 设计亮点:
(一)控制室与主机设备距离近,可以有效缩短电缆长度。
(二)整个生产车间采用下沉式设计,原材料堆场和成品堆场在地平面以下,通过高围墙进行遮挡,可以有效降低原材料和成品堆高,通过喷雾可以有效降低车间外扬尘。
(三)上料系统采用地仓上料,节省场地内转运费用。
(四)采用尾沙回收塔,一方面,可以回收尾沙,避免浪费;另一方面便于调节沙的级配。同时处理污水可以减少一级泵送。
8.分系统介绍:破碎工艺流程→除尘抑尘系统→污水处理系统→智能控制系统。
(1)破碎工艺流程:采用颚式破碎机+圆锥破碎机+立轴式冲击破碎机(制砂机)三级破碎。
(2)除尘抑尘系统:整个工艺采用湿法生产,另外车间采用空中降雾系统,有效拟制空中扬尘。
(3)污水处理系统:
生产加工过程中需要进行洗砂操作以便从原料中分离出成品砂石,期间会产生洗砂尾水。洗砂尾水的主要污染物指标是悬浮物,悬浮物大量存在形成泥渣水,从而导致水体污染,无法循环使用。根据要求,需要对生产废水进行处理,达到环保要求。项目考虑将处理后的废水进行回用。
污水处理采用集成式水处理:
洗砂尾水的处理以降低废水中的悬浮物为主,即进行渣水分离。洗砂尾水经污水池流至浓密罐加药进行沉淀,沉淀后的上清液流至清水池,进行生产回用。浓密罐沉淀所产生的下层泥浆均流入中转罐,之后进入压滤机,通过压滤机脱水处理,产生的泥饼外运处置。
